Наконечники алмазные для выглаживания

Основное  назначение:  выглаживание  поверхностей  изделий  из  черных  и  цветных  металлов  и  их  сплавов,  за исключением чугунов и твердых сплавов. Обеспечивают упрочнение обработанной поверхности и получение Ra до 0,08÷0,04 мкм.

Тип 1 (со сферической рабочей частью)

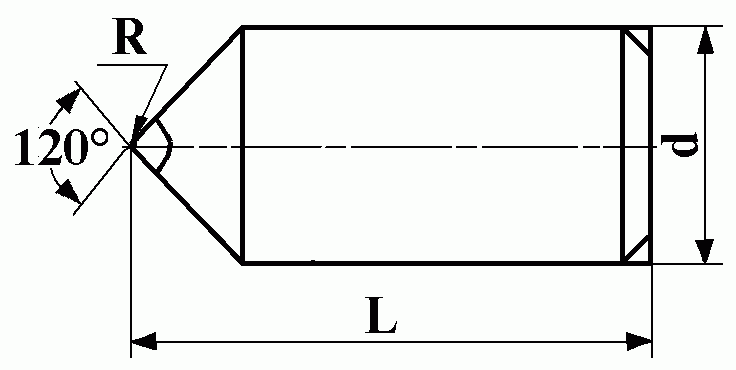

Исполнение 1

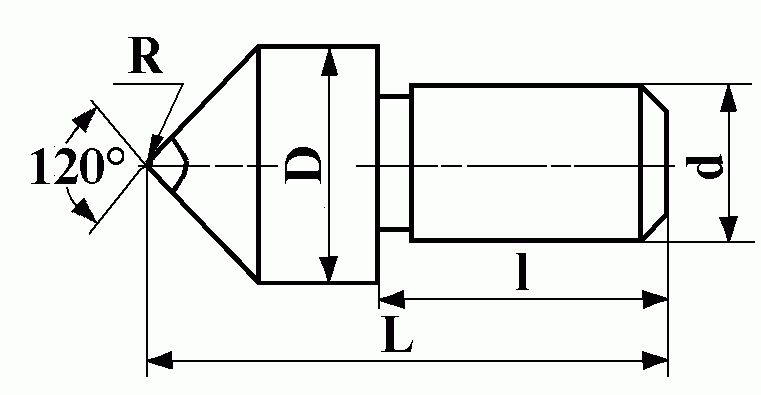

Исполнение 2

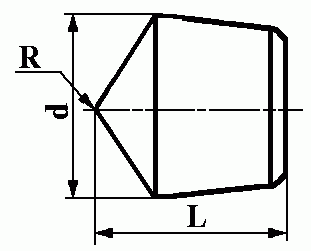

Исполнение 3

Исп 1 Обозн-е	d, мм	L, мм	R, мм	Масса алмаза, карат
1419–0101	6	10	0,5	0,21÷0,30
1419–0102			1,0
1419–0103			1,5
1419–0104			2,0
1419–0105	8	20	0,5	0,21÷0,30
1419–0106			1,0
1419–0107			1,5
1419–0108			2,0
1419–0109			2,5	0,31÷0,40
1419–0110			3,0



Исп 2 Обозн-е	D, мм	d, мм	L, мм	R, мм	Масса алмаза, карат
1419–0201	10	6	22	0,5	0,21÷0,30
1419–0202				1,0
1419–0203				1,5
1419–0204				2,0
1419–0205				2,5	0,31÷0,40
1419–0206				3,0
1419–0207				3,5	0,41÷0,85
1419–0208				4,0
1419–0209	12	8	32	0,5	0,21÷0,30
1419–0210				1,0
1419–0211				1,5
1419–0212				2,0
1419–0213				2,5	0,31÷0,40
1419–0214				3,0
1419–0215				3,5	0,41÷0,85
1419–0216				4,0

Исп 3 Обозн-е	d, мм	L, мм	R, мм	Масса алмаза, карат
1419–0301	6	6	0,5	0,21÷0,30
1419–0302			1,0
1419–0303			1,5
1419–0304			2,0
1419–0305	8	8	0,5
1419–0306			1,0
1419–0307			1,5
1419–0308			2,0

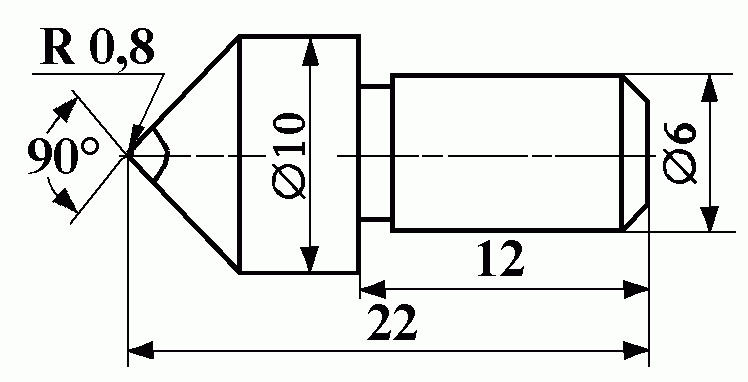

Тип 2 (с конической рабочей частью)

Масса алмаза 0,86÷1,10 карат
